平面淬火熱處理：高頻設備的在線化應用與工藝適配

平面淬火熱處理（如齒條齒面、導軌工作面、扁條受力面）通過高頻淬火設備的在線化布局，實現 “工件連續通過線圈→自動加熱→即時冷卻” 的一體化流程，尤其適配長條形金屬件的批量硬化處理，其核心優勢在于效率、均勻性與自動化的完美結合。

平面淬火的在線化設備布局與工作邏輯

• 線圈固定方式：采用扁平式感應線圈（寬度與工件平面匹配，如齒條淬火用寬度 50mm 線圈，導軌用 100mm 線圈），線圈與傳送帶保持 3-5mm 間距，確保工件平面與磁場均勻接觸；

• 傳送系統：由伺服電機驅動的輥道或鏈條傳送帶，速度可精準調節（0.5-5m/min），保證工件在 coil 內的加熱時間恒定（通常 5-20 秒，根據硬化層深度需求設定）；

• 冷卻銜接：線圈出口處緊接冷卻裝置（噴霧或浸水），工件離開加熱區后 0.3 秒內即可進入冷卻，避免溫度回落影響淬火效果。

適配工件類型與工藝特點

1. 齒條齒面淬火

• 核心要求：齒面硬度 HRC50-55，硬化層深度 0.8-1.2mm，齒根過渡區需平滑（避免應力集中）；

• 線圈設計：采用 “仿齒形扁平線圈”，僅加熱齒面與齒根上部，齒底不淬火（保留韌性）；

• 在線優勢：10 米長齒條可連續通過，避免分段淬火導致的接頭硬度偏差（傳統離線淬火接頭誤差達 ±5HRC，在線淬火≤±1HRC）。

2. 導軌工作面淬火

• 核心要求：導軌平面硬度均勻（偏差≤±2HRC），平面度誤差≤0.1mm/m（避免滑動卡頓）；

• 線圈設計：矩形寬幅線圈（覆蓋導軌整個工作面），配合磁屏蔽裝置（減少側面加熱）；

• 在線優勢：加熱與冷卻同步進行，熱變形量?jī)H為離線淬火的 1/3（某機床導軌在線淬火后變形量≤0.05mm/m）。

3. 扁條邊緣淬火

• 核心要求：扁條單側邊緣 2-5mm 寬度硬化（如農機刀片刃口），硬化層深度 0.5-1mm；

• 線圈設計：?jiǎn)蝹?cè)開口的 “U 型線圈”，磁場集中于邊緣區域，避免整體加熱導致的變形；

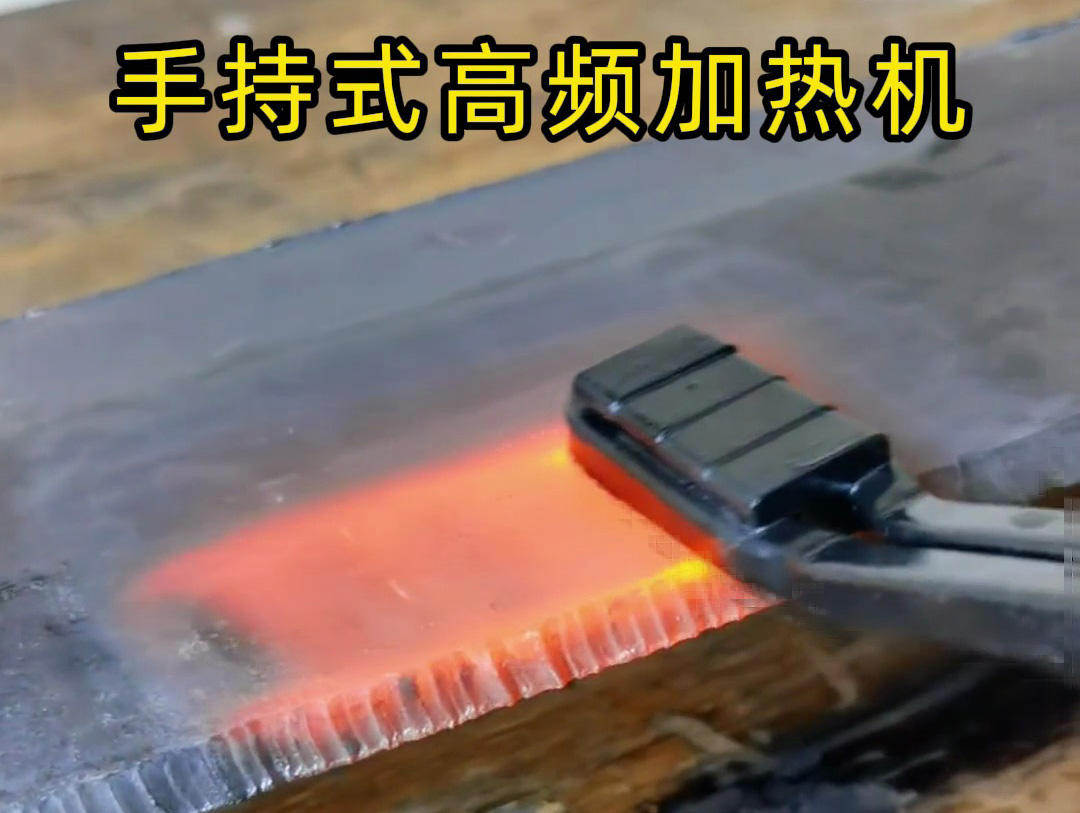

• 在線優勢：扁條通過速度可達 3m/min，單小時處理量超 100 米，較人工手持線圈淬火效率提升 8 倍。

在線平面淬火的核心技術保障

• 功率動態調節：設備配備紅外測溫反饋系統，當工件厚度、材質存在微小差異時（如扁條厚度偏差 ±0.2mm），自動調整輸出功率（±5% 范圍內），保證加熱溫度恒定（誤差≤±10℃）；

• 線圈冷卻系統：高頻線圈工作時自身溫度可達 150-200℃，需通過內置水冷管道（流量 2-5L/min）強制冷卻，避免線圈過熱導致的磁場分布不均；

• 防偏移定位：在傳送帶上設置導向輪（與工件側邊間隙≤0.5mm），防止工件通過時橫向偏移（偏移量＞1mm 會導致邊緣漏淬），配合激光對中裝置實時監測，偏移超限時自動停機報警。
